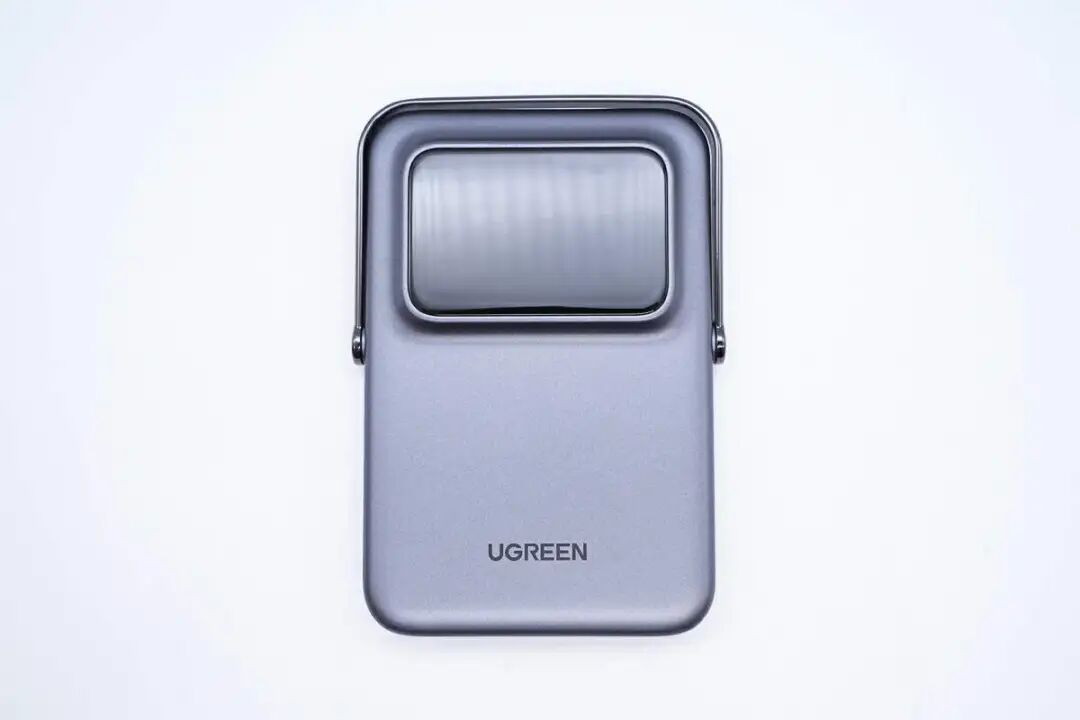

绿联Q湃Pro 20W磁吸无线充电宝正面外壳为灰蓝配色，搭配细纹磨砂工艺，中间嵌有烟紫色合金中框，同时上方配有1.54寸彩色TFT屏幕凸出平面，侧面弧形过渡，线条分明。屏幕周边嵌有可折叠支架，可以使移动电源立于桌面。正面一览，顶部是大块TFT屏幕，较正面凸出一截，下方为绿联英文logo。

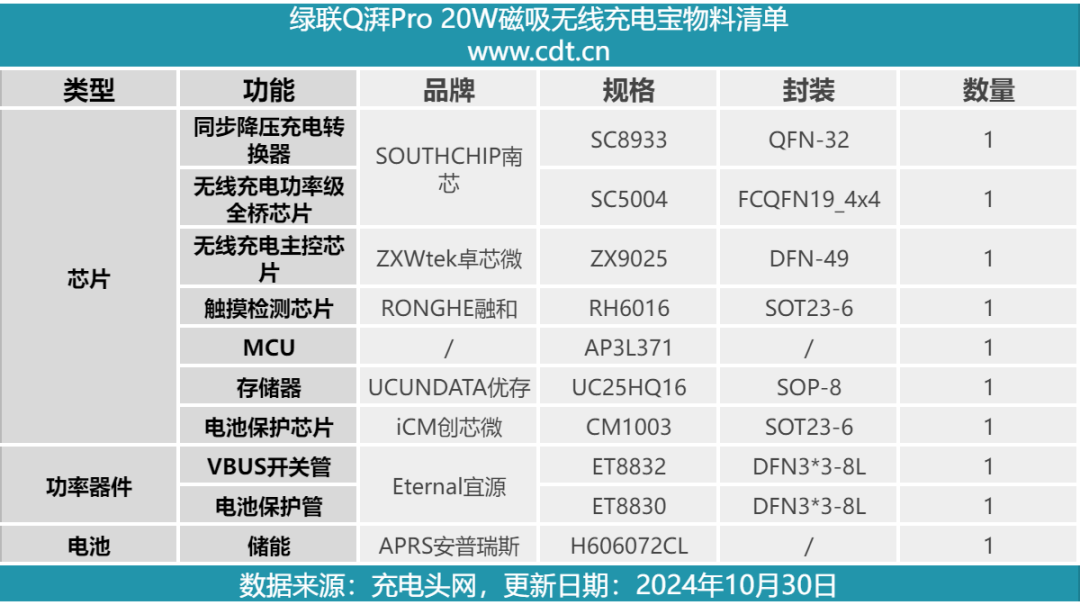

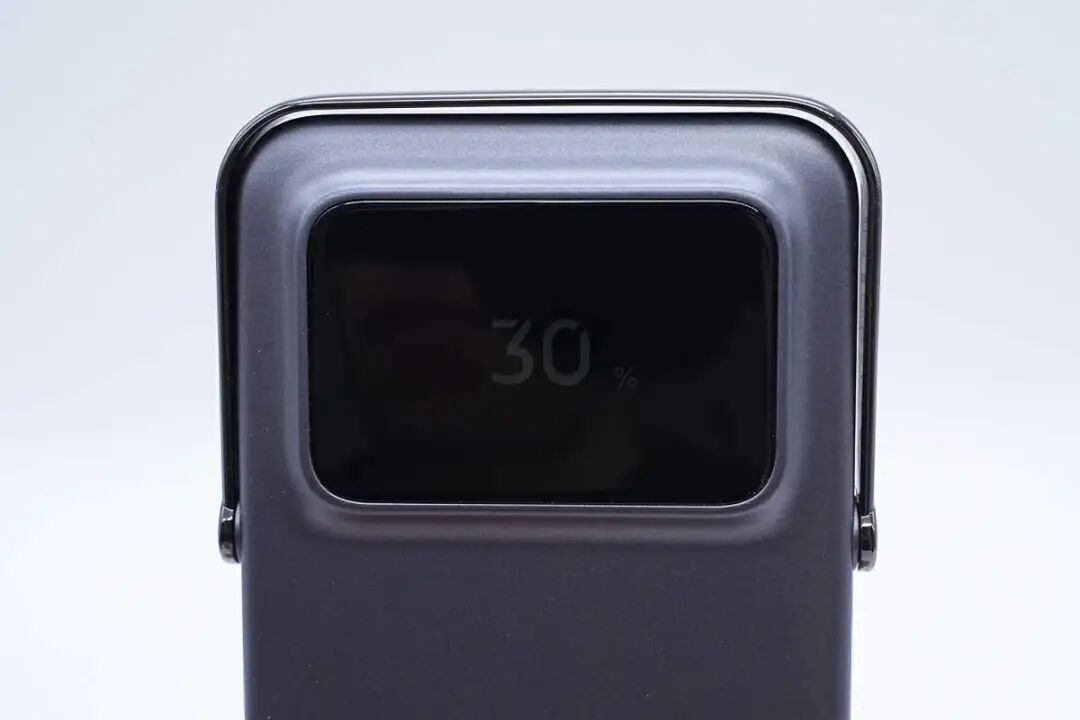

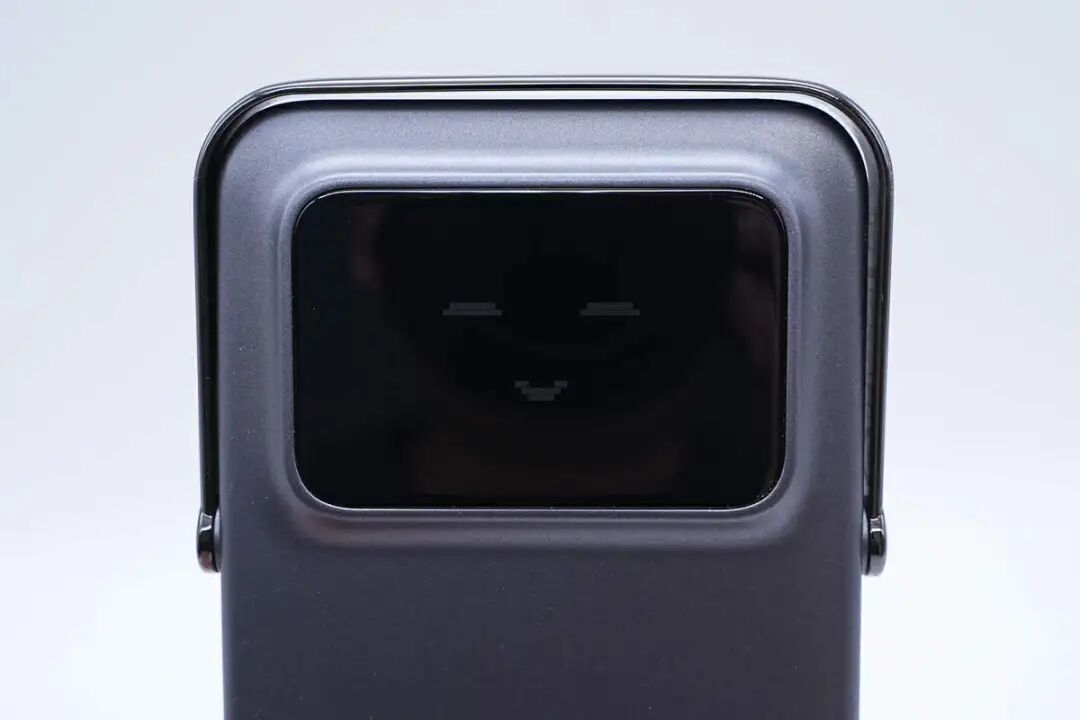

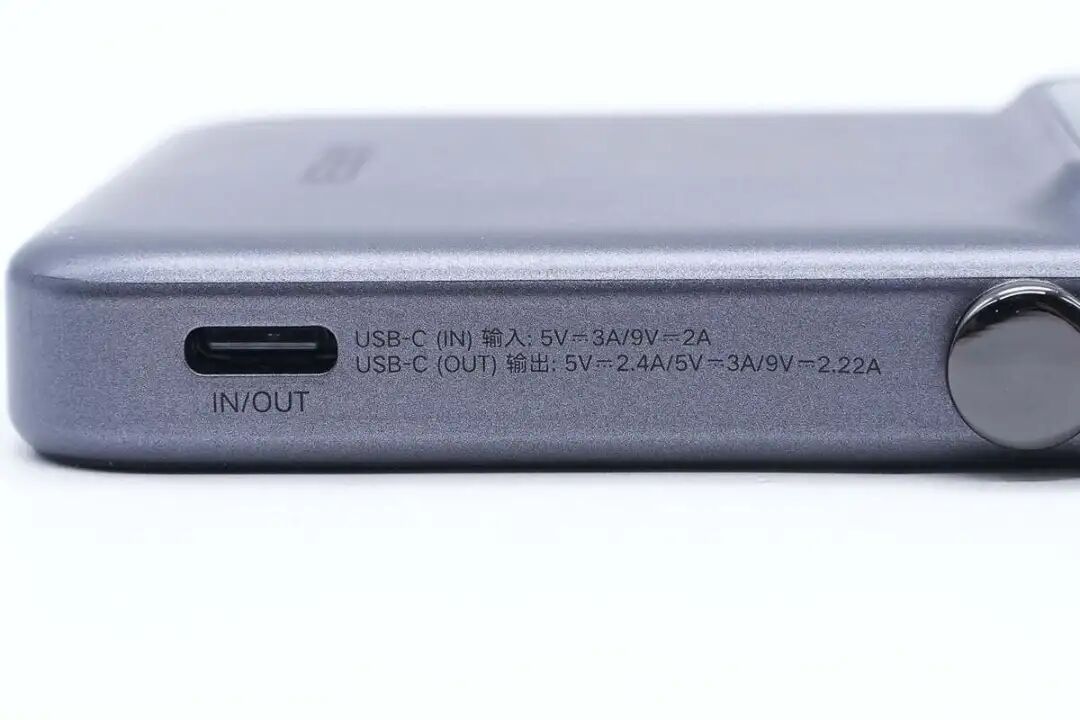

绿联Q湃磁吸充电宝，其搭载一个USB-C接口，USB-C接口支持PD 20W输出，无线输出模块支持最高7.5W的输出功率。移动电源设有TFT屏幕，屏幕能够显示电池电量，并根据充电宝对应工作状态生成不同表情，还配备一个金属支架，可以使充电宝立于平面给手机磁吸充电。充电头网通过拆解发现，这款移动电源内置1块5000mAh软包电池，电芯来自安普瑞斯。通过创芯微的电保芯片搭配宜源ET8830电池保护管，进行电池保护。

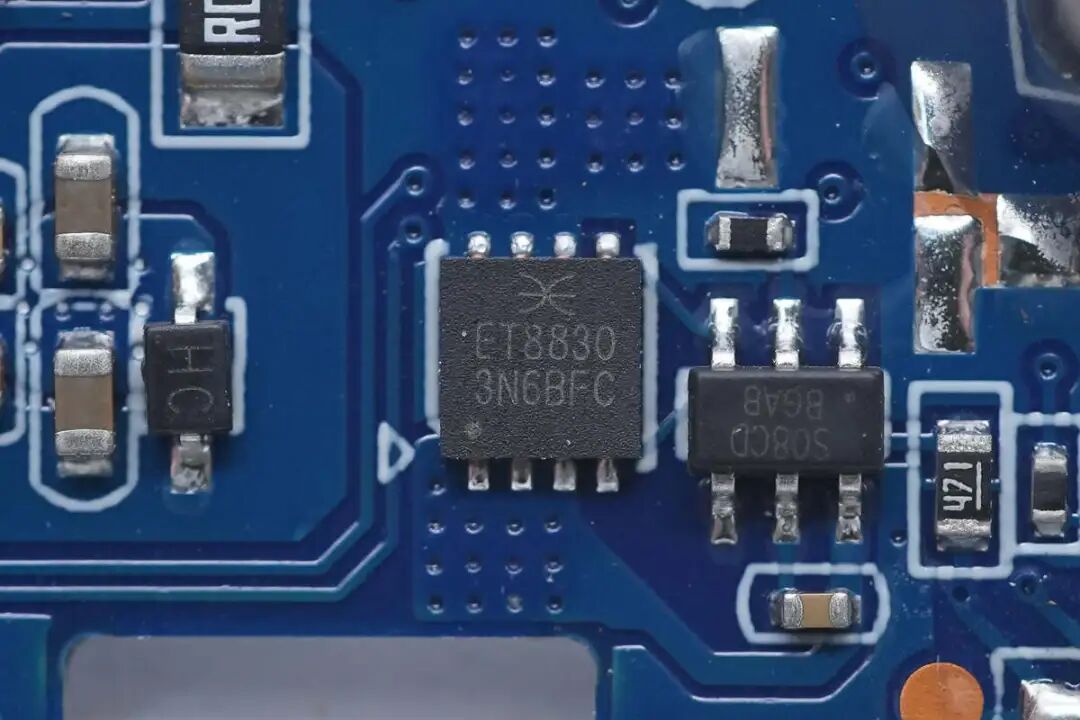

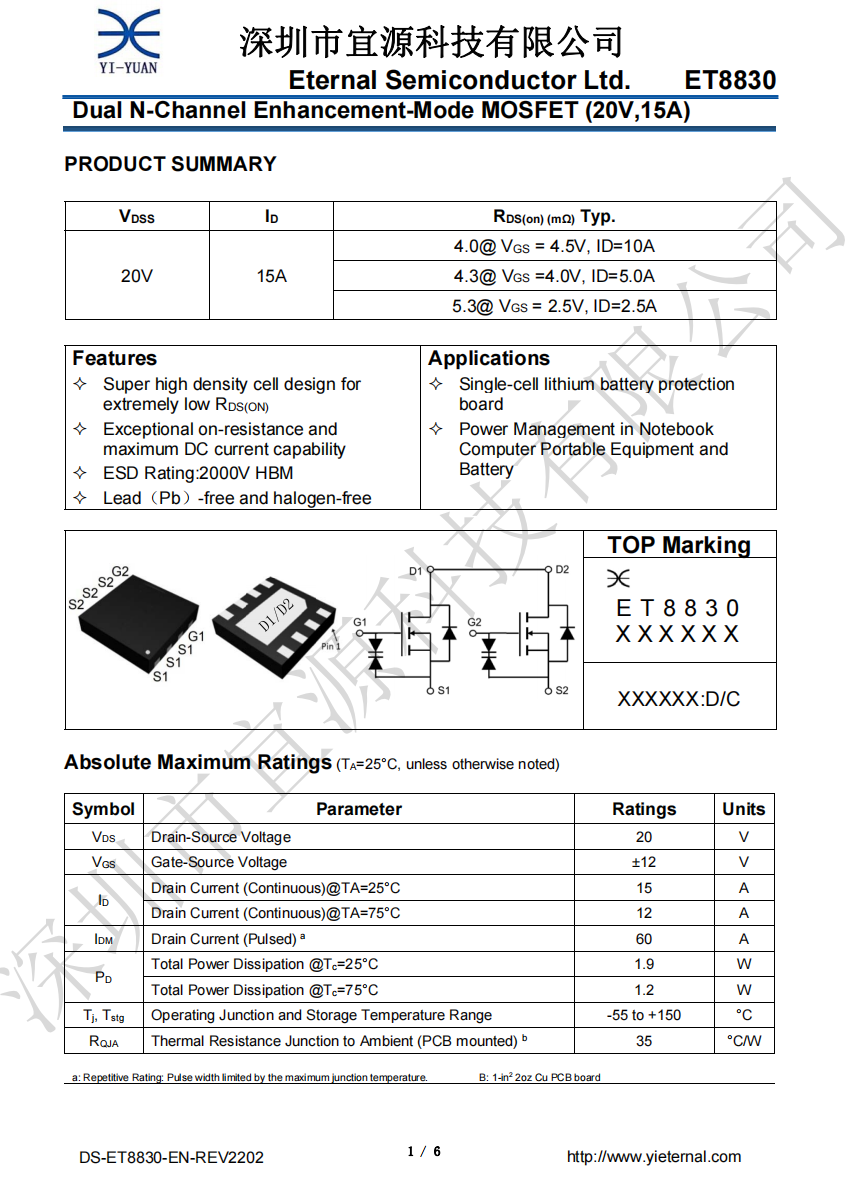

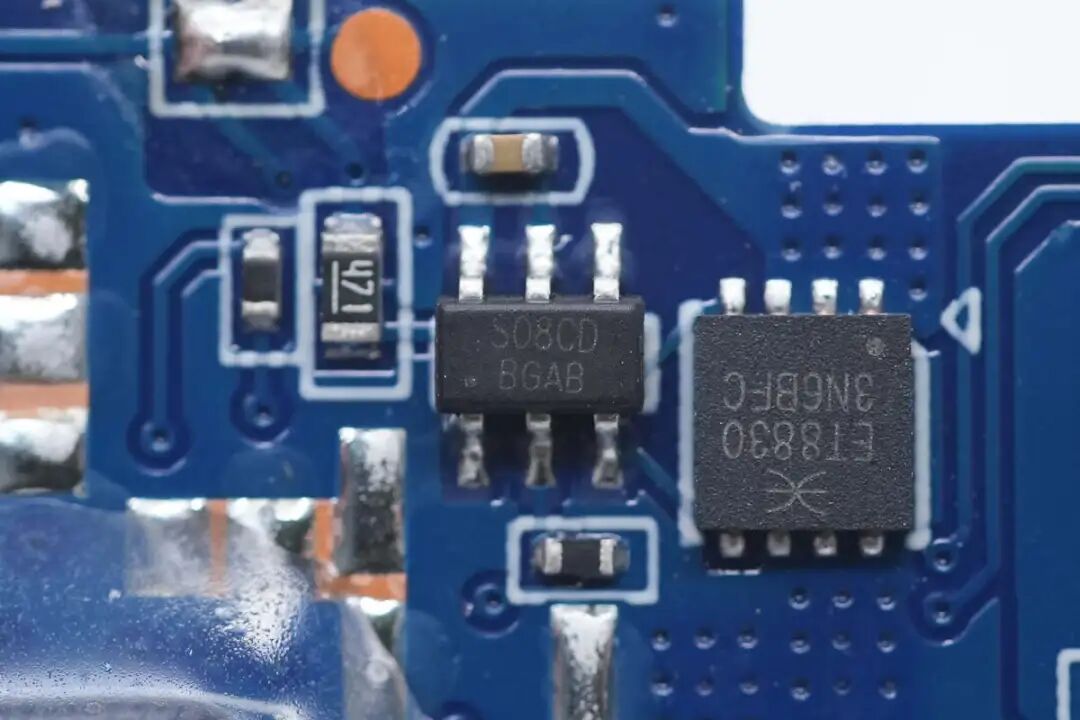

单节电池保护芯片特写，型号CM1003，来自iCM创芯微，CM1002/CM1003/CM1006系列产品是针对单节锂/铁电池的保护IC，可为电池提供过充电、过放电、放电过电流、充电过电流、短路等保护功能。采用SOT23-6封装。电池保护管特写，型号ET8830，来自Eternal宜源，双N型MOS，耐压20V，采用DFN3*3-8L封装。

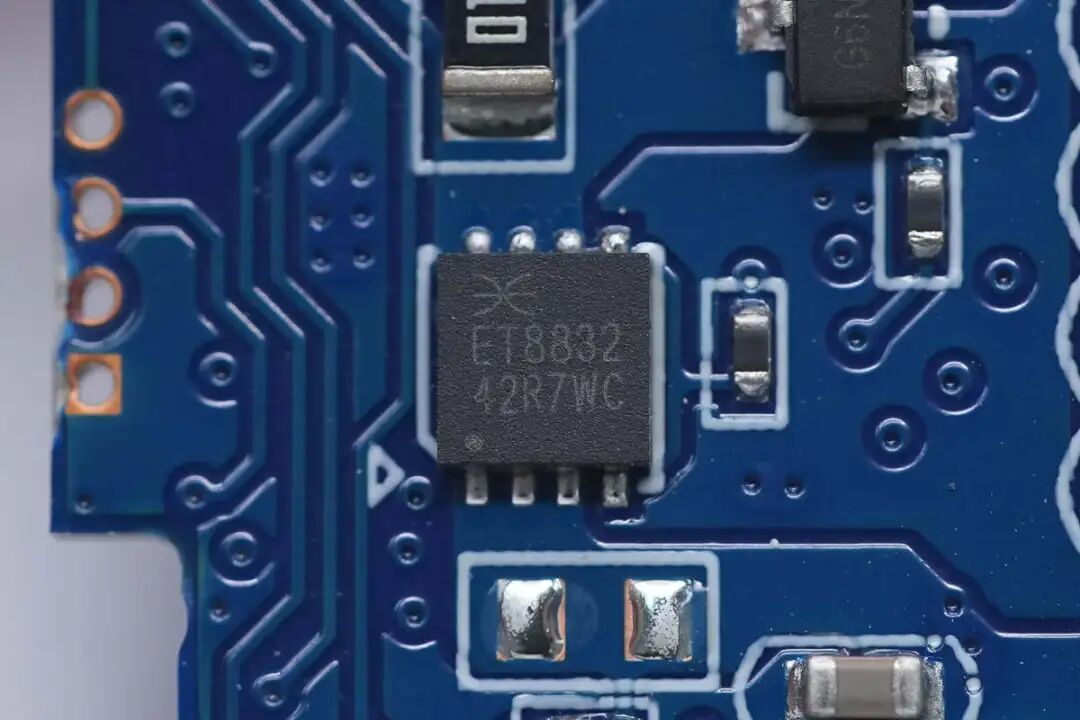

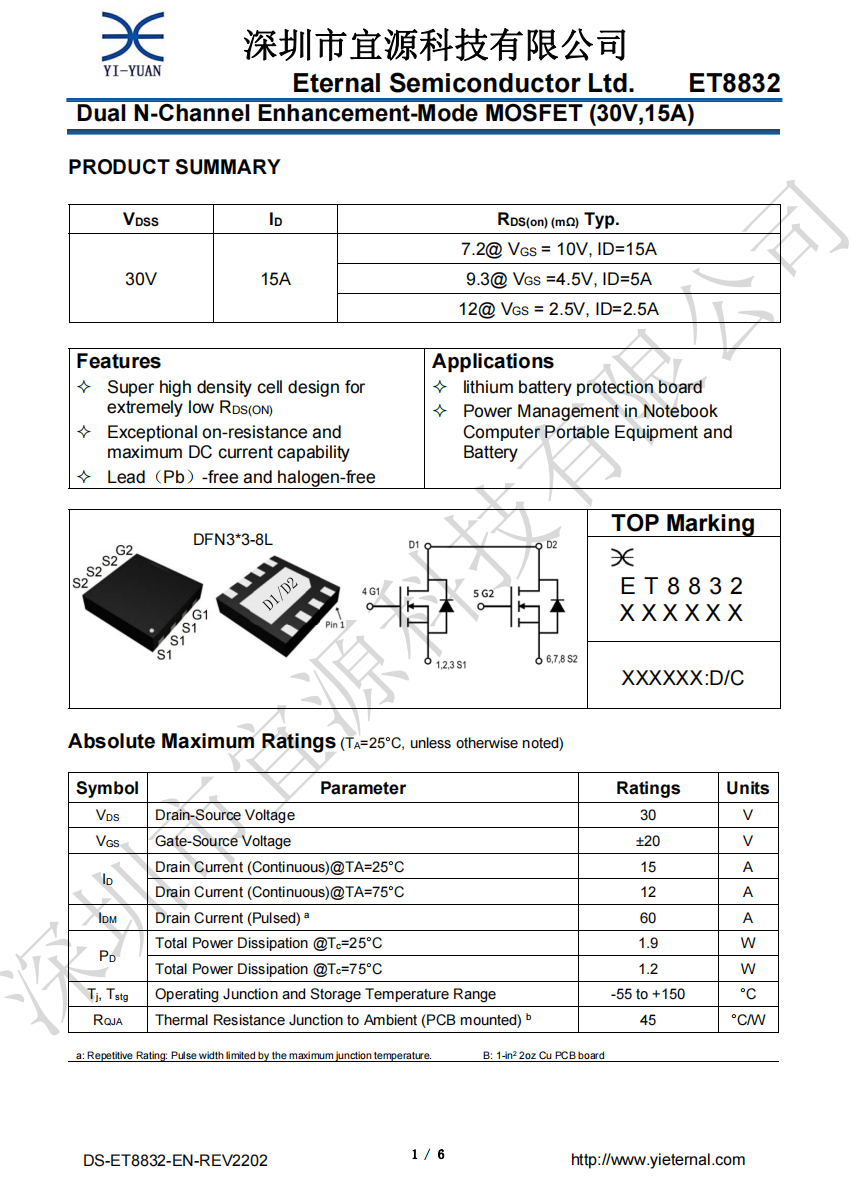

VBUS开关管特写，负责控制USB-C接口开关切换。型号ET8832，来自Eternal宜源，双N型MOS，耐压30V，采用DFN3*3-8L封装。
NTC热敏电阻特写，用于线圈和电池组温度监控，进行过温保护。

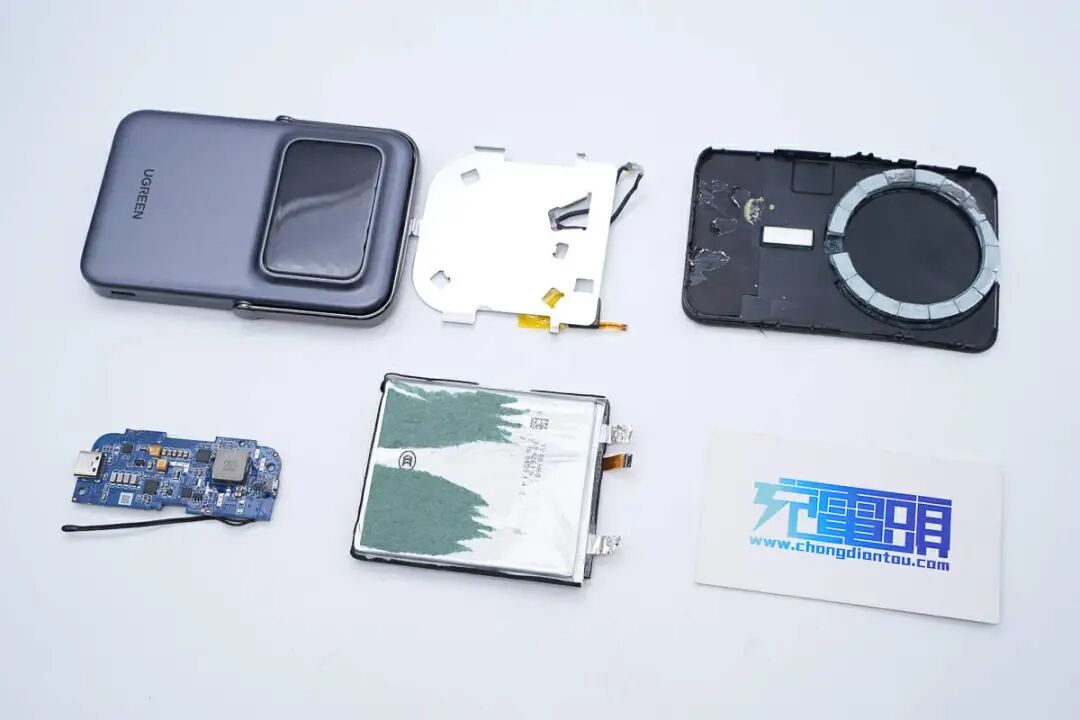

全部拆解完毕，来张全家福。
