充电头：羽博LY45 20000mAh 45W自带双线移动电源—9颗宜源功率开关管应用

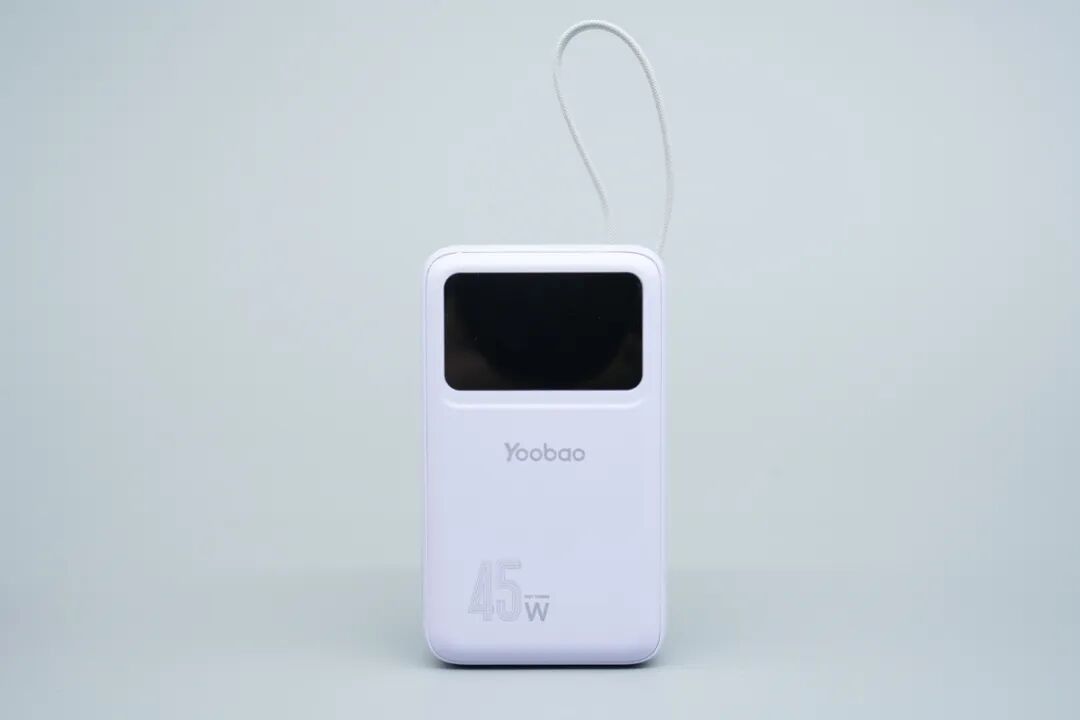

正面拥有TFT彩屏，可显示实时功率、剩余电量等信息，下方印有品牌LOGO、功率标识，顶部为提绳自带线。TFT彩屏工作特写，可显示剩余电量与充电功率。

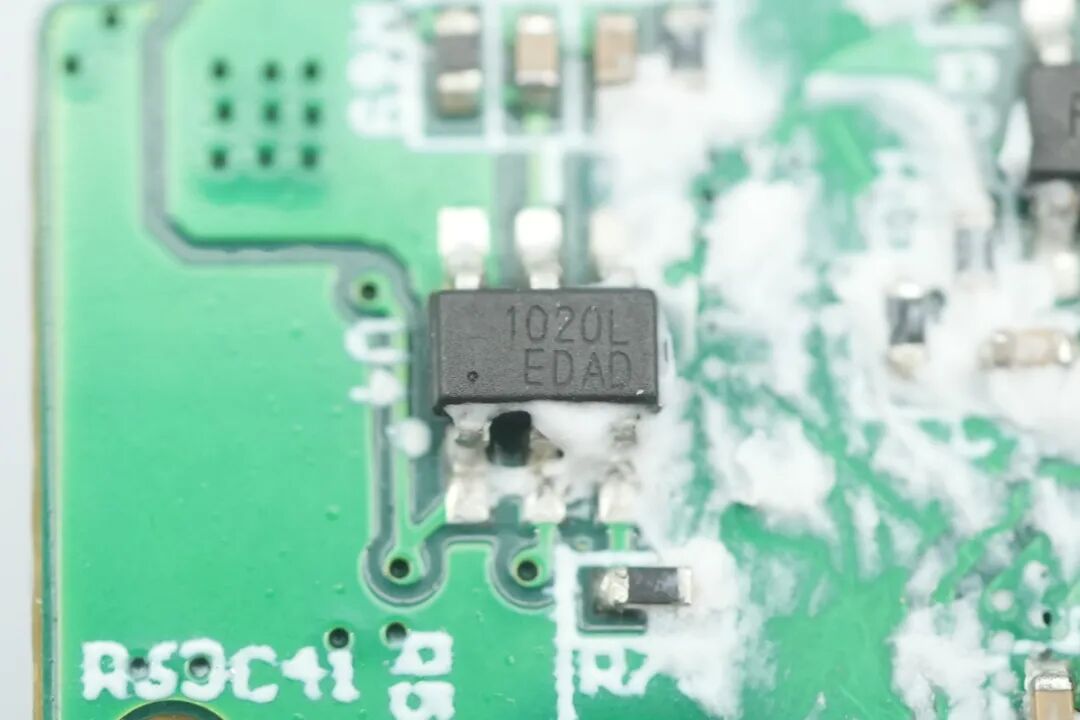

        锂电保护芯片来自ICM创芯微，丝印1020l，实际型号CM1020，这是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。

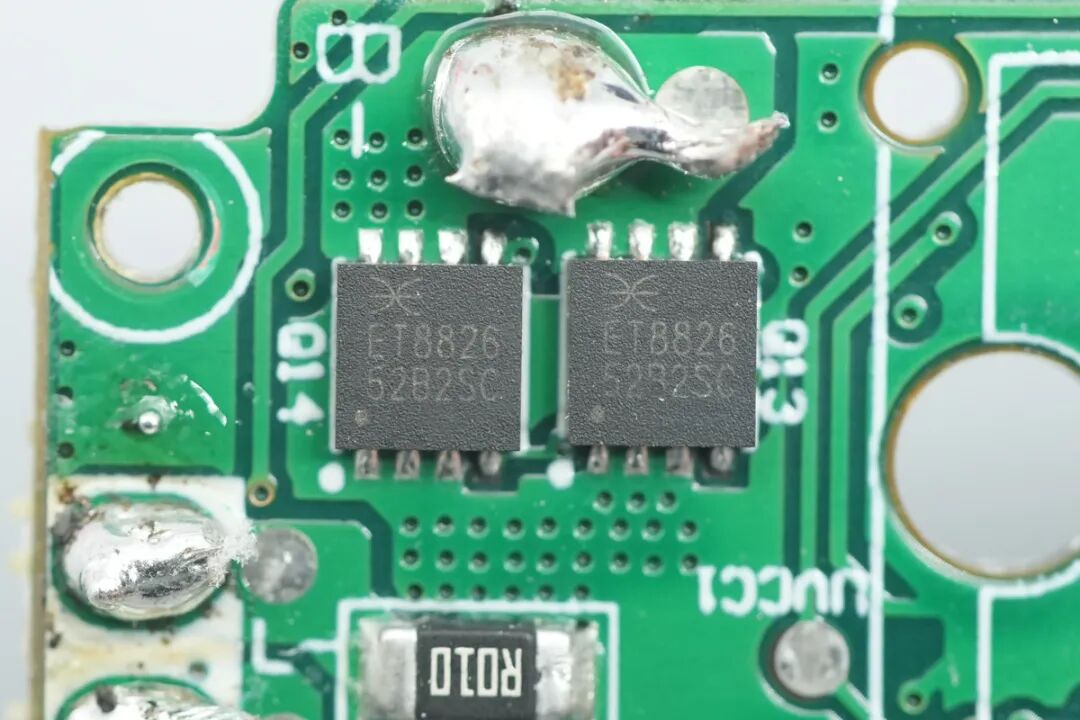

两颗电池保护管来自ETERNAL宜源，型号ET8826，双NMOS，耐压18V，导通电阻为3.3mΩ，采用 DFN3x3-8L 封装。

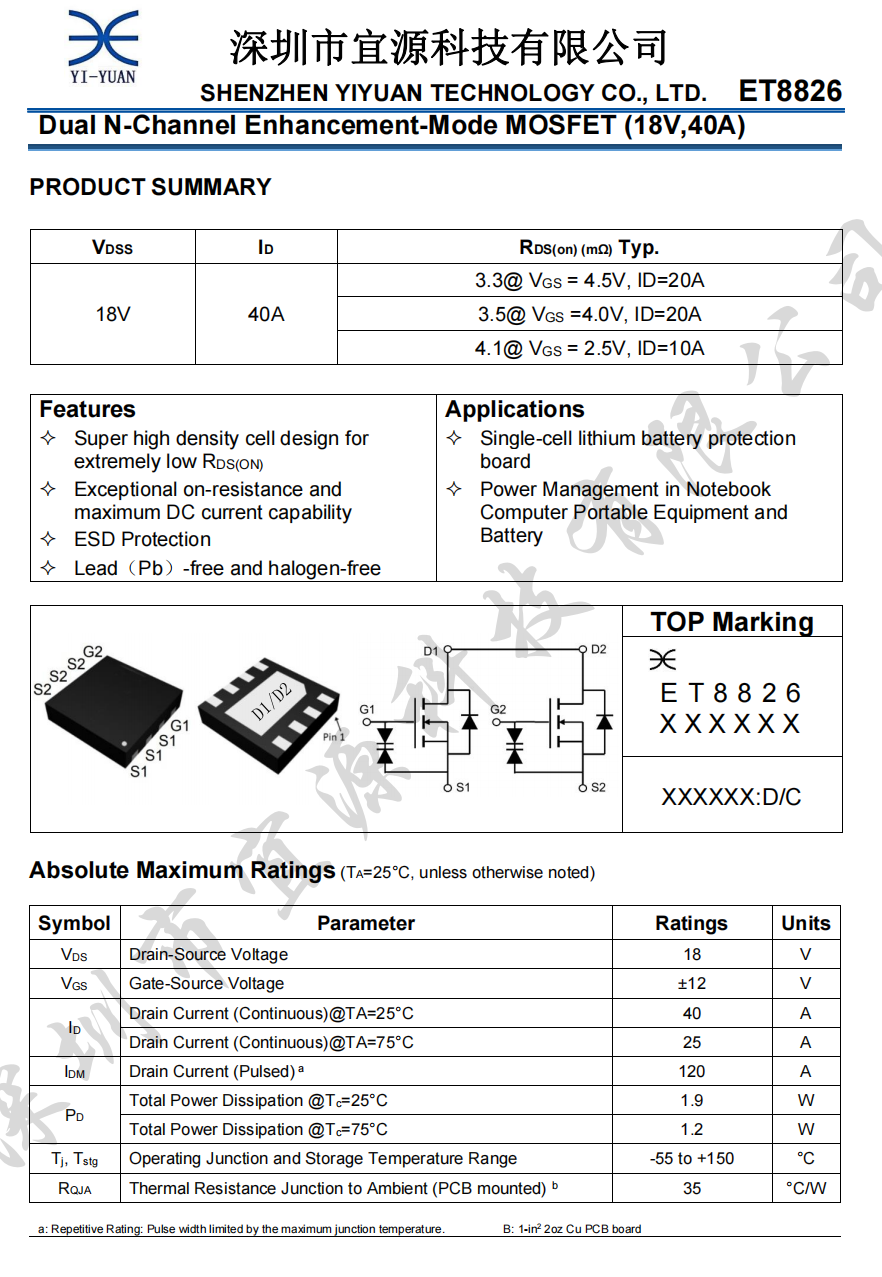

宜源ET8826详细资料。

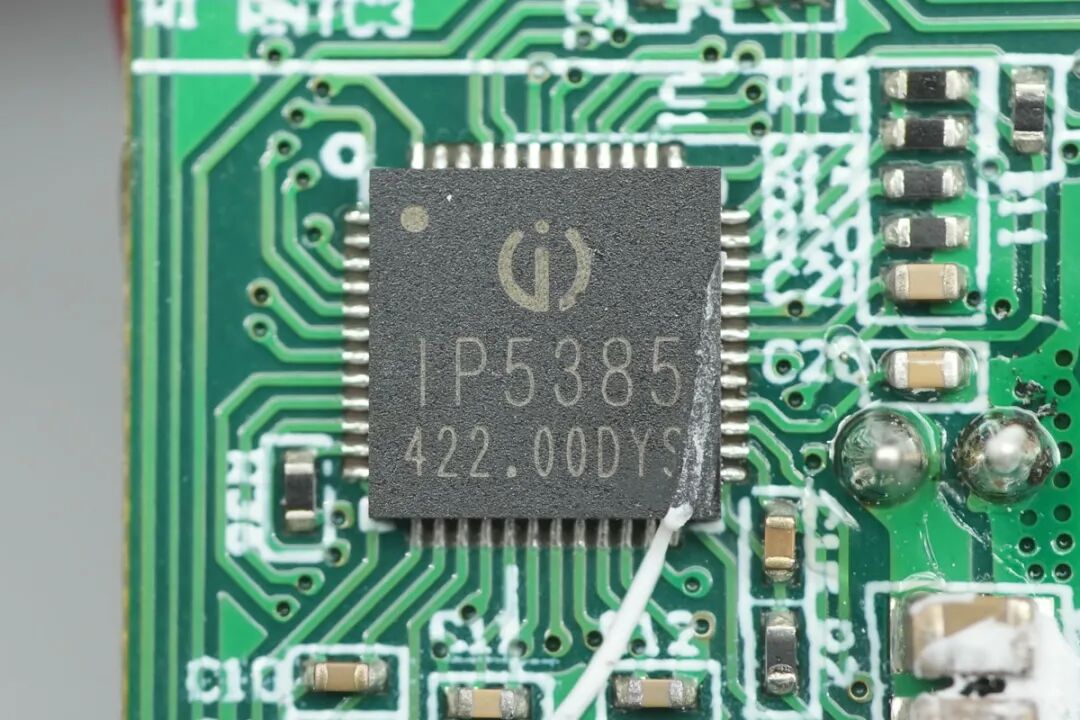

        充电宝主控芯片来自英集芯，型号IP5385，这是一款超高集成度的快充移动电源SOC芯片，支持PD3.0、PPS、AFC、FCP等主流快充协议，并集成同步双向升降压驱动、锂电池充电管理、电池电量指示等多功能，可为快充移动电源提供完整的电源解决方案。

        IP5385 可同时支持 USB-A x2， USB-C 三个 USB 口和一个 Lightning 口，单独使用任何一个口都可以支持快充，同时使用两个及以上输出口时，只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现双向升降压功能，有效减小整体方案的尺寸，降低 BOM 成本。IP5385支持2~4节串联电池，同步开关升降压系统可提供最大65W的输入输出功率，轻载时自动进入休眠状态，采用QFN48封装。

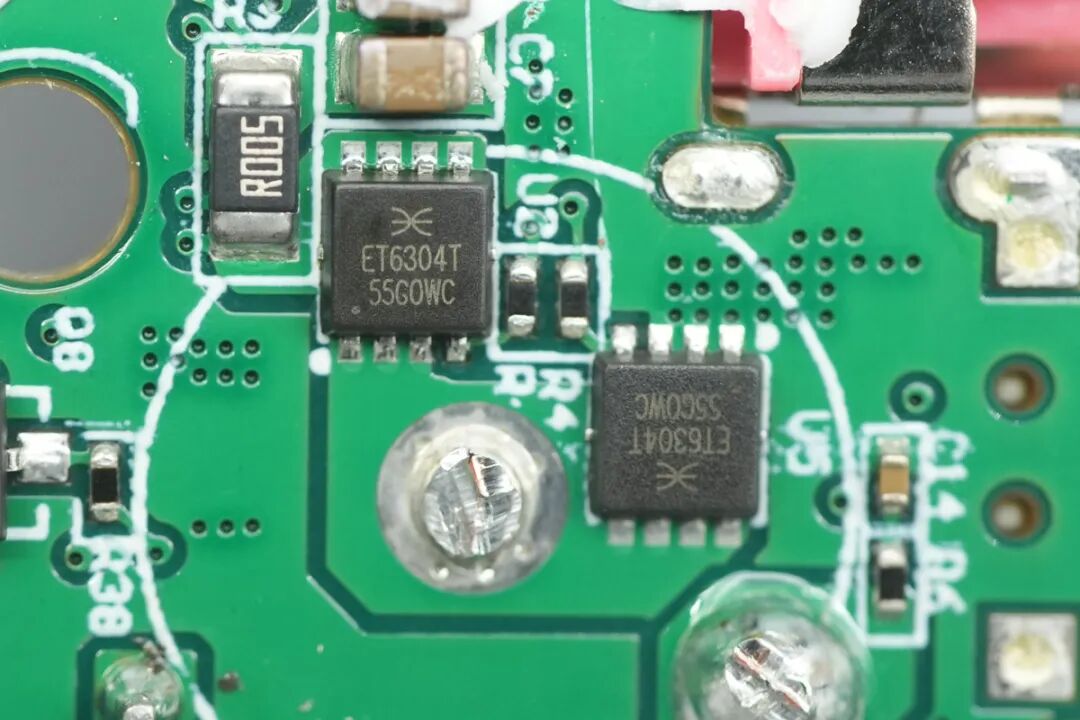

两颗同步升降压开关管来自ETERNAL宜源，型号ET6304T，NMOS管，内部使用双 die 并联设计，耐压30V，导通电阻为3.5mΩ，采用PDFN3333-8L 封装。

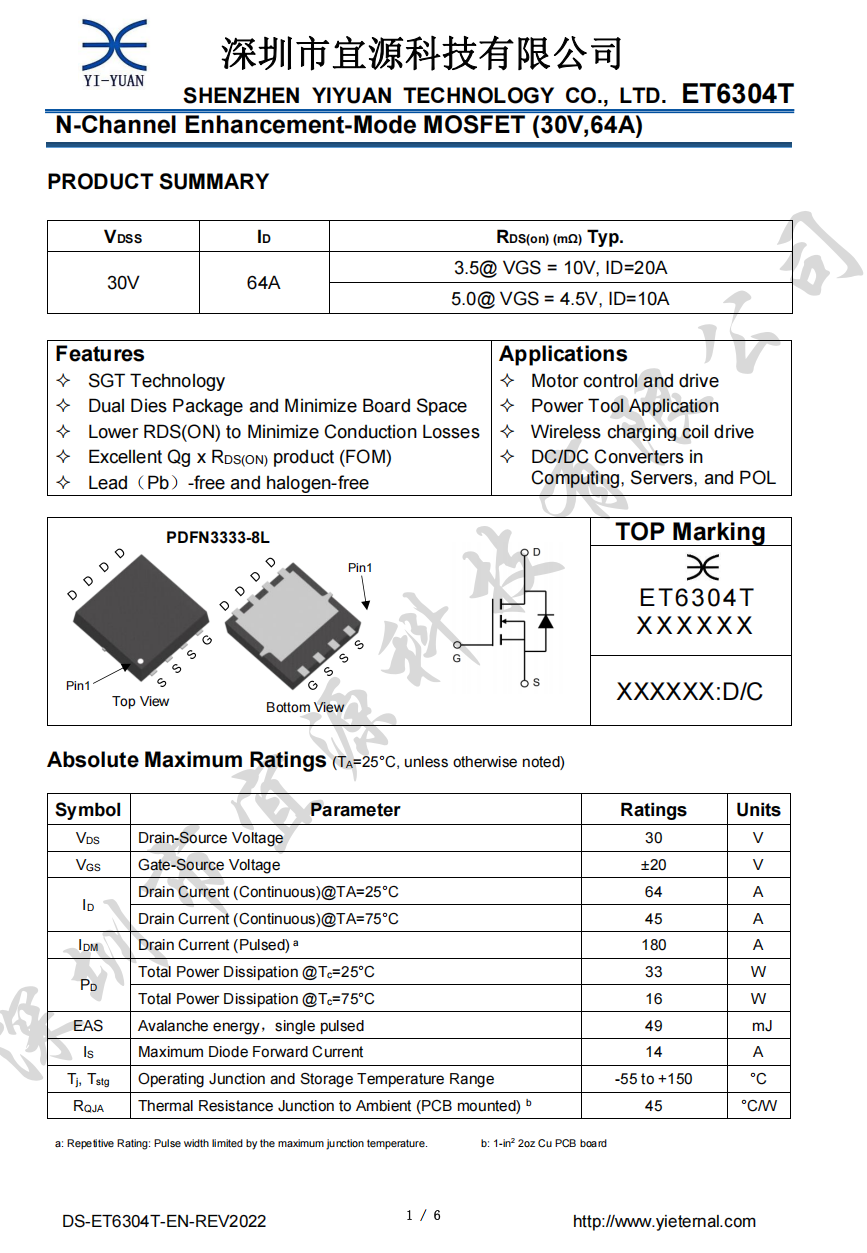

宜源ET6304T详细资料。

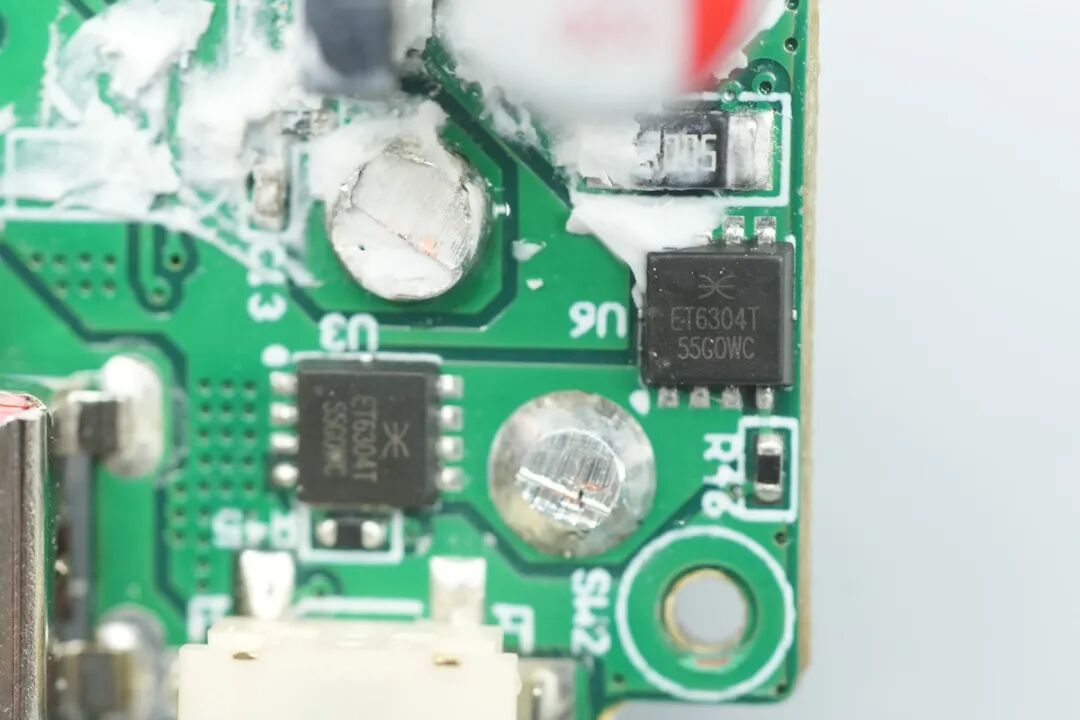

另外两颗同步升降压开关管在PCB背面，型号同样为ET6304T。

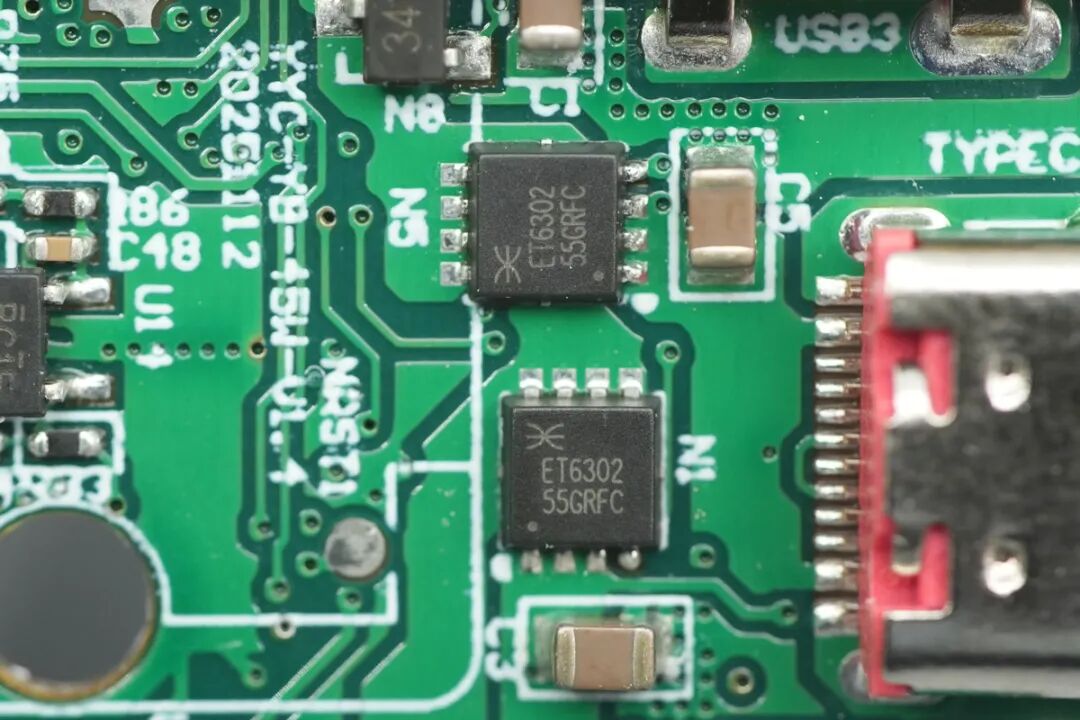

两颗VBUS开关管同样来自ETERNAL宜源，型号ET6302，NMOS管，耐压30V，导阻5.5mΩ，采用PDFN3333-8L封装。

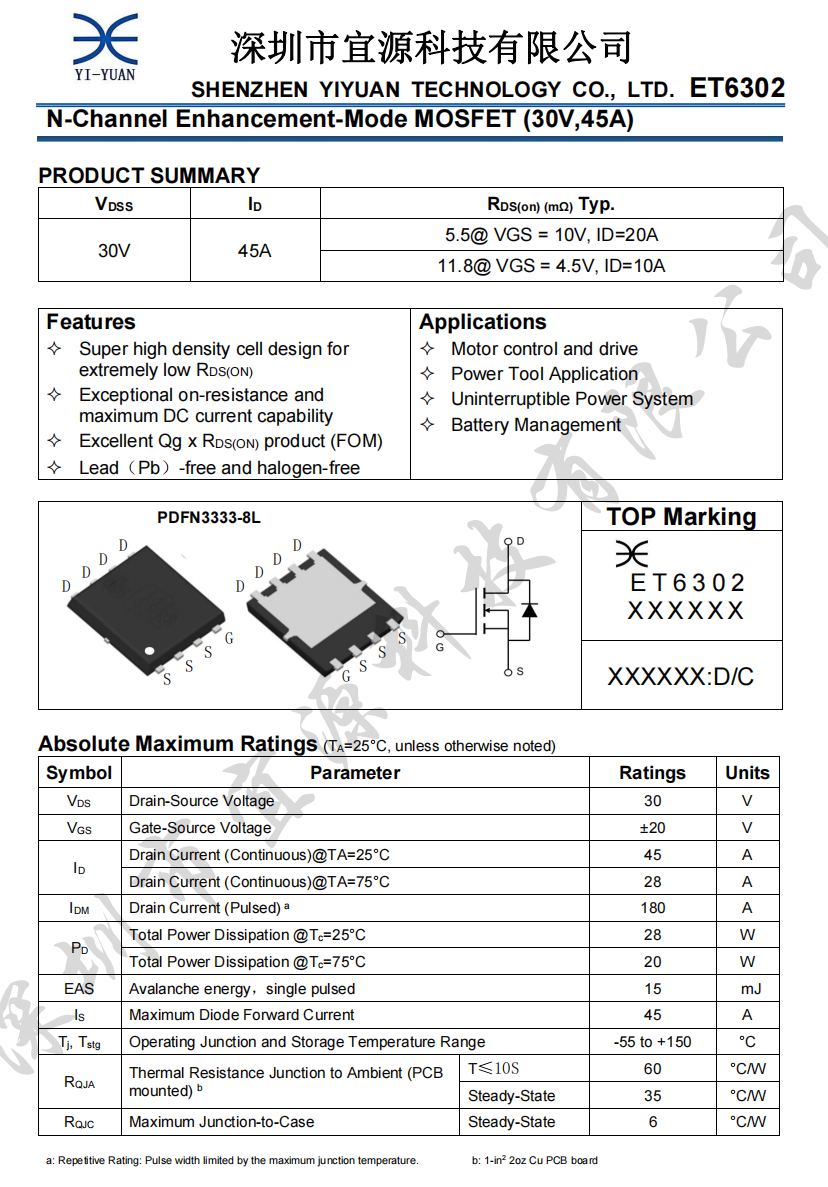

宜源ET6302详细资料。

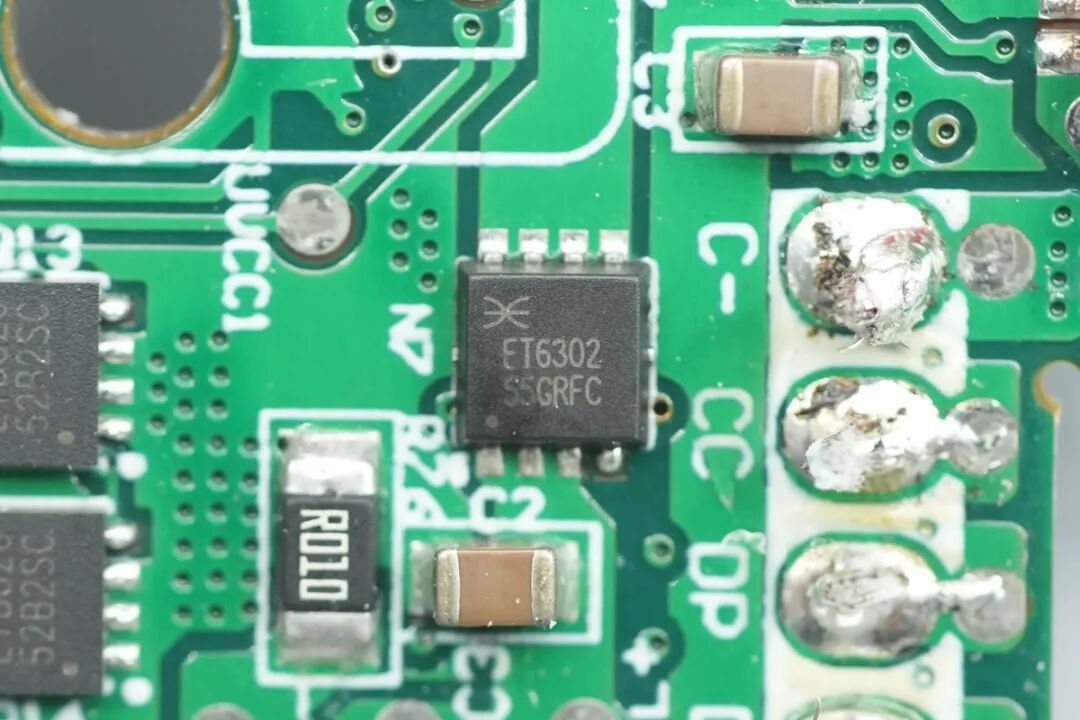

另一颗用于USB-C自带线的VBUS开关管型号同样为ET6302。
